1、安全技术操作要求

　　1、线路敷设

　　1.1 电缆干线应通过管道敷设于地下，严禁沿地面明敷或拖曳。 避免机械损伤和介质腐蚀。 直埋时，表面与地面的距离不应小于0.7m； 电缆上下应加50毫米厚的软土或沙子，并用砖块覆盖保护，并有明显标志。

　　1.2 埋地电缆的接头应位于地面接线盒内，接线盒应防水。 电缆接头应牢固可靠； 它们应绝缘和防水，以保持绝缘强度，并且不得承受拉力。

　　1.3 施工现场临时加工区照明必须配备独立控制开关和漏电断路器，漏电动作电流≤30mA，0.1s高度应大于2.4m。

　　1.4现场办公室、施工场地、施工通道、夜间警示照明灯具距地面高度不应低于2.4m，室外照明不应低于3m。

　　2、配电箱、开关箱的要求。 选择和安装配电箱和开关箱的基本原则是保证设备在正常和故障情况下能可靠地断开电源，并在发生漏电时能迅速断开设备和人员的电源。 因此，应遵循以下原则：

　　2.1箱内使用的开关电器必须是合格产品，必须完好、动作可靠、绝缘良好。

　　2.2配电箱内应装设刀闸隔离开关。 箱内漏电断路器与配电线路一一对应。 其漏电动作值约大于开关箱的漏电动作值，以保证在下级电源箱无法断开时能够补充情况。 保护作用。

　　2. 3 手动开关电器只允许用于小容量用电设备（5. 5KW以下）和照明线路中。 容量大于5. 5KW的电力设备，特别是电动机电路，均采用自动开关或接触器控制，因为手动开关接通和断开速度慢，很容易产生强烈电弧，烧伤人或电器。

　　2. 4 配电箱材质要求：施工现场严禁使用木质材料制作配电箱，应采用可锁金属制品或玻璃钢制品制成的标准配电箱。

　　2.5配电箱内开关及电器的安装要求：

　　配电箱、开关箱及开关箱内部电器的所有平时不带电的金属部件均应可靠保护并接零。 被保护的中性线必须使用标准的绿/黄二色多股铜芯线，并穿过专用端子。 板卡连接可靠，并与工作中性线区别标记。 进出电气箱的大容量设备电缆和主电缆必须焊接或压接到接线片上，然后连接到开关或端子板上。

　　箱内电器的常规安装是左大右小，左边装大容量的控制开关和熔断器，右边装小容量的开关电器。

　　2、6电缆（电线）应向下进出配电箱、开关箱； 加强入口和出口处的绝缘，并固定好电线。 为了美观、安全，严禁从包厢左侧、右侧、顶部进出队伍。

　　2.7 配电箱、开关箱必须防雨、防尘。 箱体应严密、平直，门开关应适当拧紧，以利开闭； 必须有门锁； 端子板一般位于箱体配电板底部或箱体底部。 侧，并应分别标记“N”和“PE”。

　　2.8 配电箱、开关箱应在门上标明其编号、名称、用途、负责人，并应有分支标志。 门内应贴有相应的控制电路图。 所有配电箱、开关箱均应装锁，并应专供专用箱使用。 包装盒上清楚地标有“电气危险”警告符号。

　　2.9 配电箱、开关箱的使用要求：

　　①操作人员必须持证上岗，掌握安全用电基本知识和性能，熟悉开关电器的正确操作方法。 上岗作业时，操作人员应按要求穿戴合格的绝缘劳动防护用品，并检查确认开关箱、控制设备、接线及防护设施完好后方可作业。

　　②如果发现通电后有蜂鸣声但电机不转动，应立即关闭电源并请专业电工检查。 故障排除后才能重新开始运行。

　　2.10配电箱、开关箱检修技术措施：

　　①配电箱、开关箱每月检查一次，并保存定期检查和检查维护记录； 维修时，必须关闭上一级相应电源开关，并悬挂停电维修标志。 同时，必须检查电力，确保没有电后才能进行维修。

　　②配电箱、开关箱周围必须留有相应的安全操作通道，内部不得放置杂物，并始终保持清洁。 防止开关电器产生的火花点燃易燃物品引起火灾、爆炸，并防止其他金属导电设备意外接触带电物体，造成电气短路和人体触电。

　　③ 保险丝熔体的更换应由专职电工进行，严禁操作人员随意更换。 严禁使用钢丝、铁丝等不符合安全要求的金属丝作为熔体。

　　2. 保护性连接至零或地

　　1. 本施工现场采用TN-S供电系统。 保护中性线和相线应采用相同材料。 保护中性线和重复接地线为绿/黄二色多股铜线。 它们应在连接机柜、设备和接地体时使用。 严禁采用焊接、压接、螺栓连接或其他可靠的连接方法以及缠绕、挂钩。

　　2. 专用保护中性线应从工作地线、配电箱中性线或一级漏电保护器电源侧中性线引出。 每个接地装置的接地线应采用两根以上导线，并在不同点与接地装置进行电气连接。

　　3、一次配电箱、配电箱与电力变压器之间距离超过50m的配电箱保护中性线（PE）应重复接地，重复接地电阻不应大于10Ω。

　　4 电气设备设置及安装

　　1）配电系统配备户外防水配电箱、配电箱和移动电源箱。 开关箱与配电箱的距离不应超过30M，开关箱与用电设备的距离不应超过3M。

　　2）每台用电设备必须配备独立的漏电保护器。 严禁用一个开关控制两个以上的用电设备。

　　3）配电箱、开关箱内的电线进出线应位于箱体下底面。 严禁位于箱体顶面、侧面、背面或门上。

　　4）配电箱、开关箱的进出线应设有固定线卡。 进出线应用绝缘护套捆扎，捆扎固定在箱体上，不得与箱体直接接触。 移动配电箱、开关箱的进出线应采用无接头橡套绝缘电缆。

　　5）配电箱的制作由车间完成，现场电工只负责保管和使用。 配电箱的安全技术要求单独交给现场电工。

　　6）配电箱、开关箱应安装在干燥、通风、常温的场所。 不应安装在易受异物冲击、强烈振动、液体飞溅和热源烘烤的场所。 周围不应堆放妨碍操作和维护。 项目。

　　7）配电箱、开关箱内的工作中性线应通过接线端子连接，并应与保护中性线端子分开。

　　8）电气箱内的连接线应采用绝缘线，接头不应松动，不应有裸露的带电部分。

　　9）各种箱体的金属框架、门、柜体、电气安装板以及箱内电器平时不带电部分的金属底座外壳必须保护接零，保护中性线电线应通过接线端子连接。

　　5、所有配电二次固定配电箱均位于室外地面上方，下方有100mm高的水泥石膏砖基础。 配电箱下方设置500mm高的砖基础，基础上开有存放多余电缆的孔。 配电箱支架高度为800mm，即配电箱下开口距地面高度为1300m。

　　3、安全用电技术措施和电气火灾预防措施

　　1、安全用电技术保障措施

　　1.1 施工现场及生活区用电必须符合《施工现场临时用电安全技术规范JGJ46-2005》及其他有关安全用电规定和安装规程，确保施工用电安全。 建立临时用电施工组织设计和安全用电技术措施的编制和审批制度，并建立相应的技术档案。

　　1.2建立技术公开制度。 要向专业电工和各类用电用户介绍电气施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，以及披露人签字的手续披露人应当在技术披露文件上填写。 ，注意披露日期。 定期或不定期对专业电工进行安全技术交底，每周定期召开安全生产会议，并做好会议纪要。 分包单位在进场时签订了安全用电合同，并在施工过程中严格按照合同执行。

　　1.3建立安全检查制度。 自临时电力工程竣工之日起，应当定期对临时电力工程进行检查。 主要内容有：接地电阻值、电气设备绝缘电阻值、每天检测漏电保护器，并做好检测记录。

　　1.4建立电气维护制度。 加强日常和定期维护，及时发现和消除隐患，建立维护工作记录。

　　1.5建立安全检查评价制度。 按照JGJ59-2011《建筑施工安全检查评分标准》和成都市安全检查标准，每月对现场用电量进行检查和评价，并保存相关记录。

　　1.6建立用电安全责任制度。 临时电力工程各部分的运行、监管、维护工作分为分段、区块、延伸，并辅以必要的奖惩。 现场电机安全用电总电工为第一责任人，电工班组长对现场安全用电具体负责，总承包单位电工对现场安全用电负责。他的单位。

　　1.7建立安全教育体系和培训体系。 专业电工每六个月考核一次，每年集中培训一次。

　　1.8强化安全用电领导制度，提高电气技术队伍素质。

　　1.9用电单位的电气设备必须配备一机一门一排水一箱一锁等固定设备专用开关箱。 路线必须清晰并有标记。

　　1.10 配电箱、开关箱内不得存放杂物，周围1.5米内不得堆放杂物。 道路必须畅通。

　　1.11检查配电装置或线路时，应切断电源进行检查，关闭配电箱、开关箱的大门，并悬挂“禁止合闸”标志。 维修人员必须是专业电工，佩戴绝缘用品和工具，非专业电工不得进行电气作业，专业电工不得违规操作。

　　1.12 用电单位必须规范用电，接线必须正确，不得随意重叠。

　　1.13 下班后必须切断设备电源。

　　1.14项目每天组织用电单位对现场用电情况进行检查，对安全隐患限期整改。

　　1.15 现场供电采用TN-S三相五线制。 保护中性线和工作中性线分开设置，相线、工作中性线和保护中性线采用颜色区分。

　　1.16 焊机接线时，尽量分布在三相线上，以达到三相平衡。

　　1.17配电箱重复接地电阻<10Ω； 接地材料为40或50镀锌角钢，埋入地下2.5米，并标有接地标志。

　　1.18 漏电开关设置：漏电开关设置为2~3级，一级盒漏电动作150mA，时间0.2秒。 二级盒漏电动作100mA，时间0.1秒。 箱式开关箱漏电开关的漏电动作电流为15mA，动作时间应小于0.1S。 反映漏电流的分类。

　　1.19 各临时用电回路在通电时，必须进行绝缘电阻测试。 只有满足绝缘要求才能闭合电路并通电； 负载开关的选择应与相应的负载相匹配。

　　1.20 团队开始作业前，项目必须有针对性的安全技术交底。

　　1.21照明器具和手持式电动工具采用铜芯橡套电线； 严禁使用护套电线。

　　1.22 施工应严格按照《建筑工地临时用电安全技术规定》（JGJ46-2005）的要求进行，杜绝违规作业。

　　1.23 配电箱负荷分配系统图及用电危险标志。

　　1.24 接地和调零措施：

　　保护中性线从主配电室工作接地点引出。 采用绿/黄双色线，严格区分相线和工作中性线，防止混用。

　　保护接零的接地体应按第七条第（三）项第二项的要求接地，接地电阻≯4Ω。

　　被保护中性线除在主配电室重复接地外，在配电线路的中段和末端也必须重复接地。 接地电阻≯10Ω。

　　1.25 防雷及接地措施：绞车、主配电柜等需要防雷的设备必须按照相关要求进行防雷接地。

　　1.26 现场电气和生活区电源线路必须按规定架设，规格合理。 不得随意拖拽、悬挂。 电线必须绝缘良好，不得断裂或损坏。

　　1.27 各种电机应具有两级可靠的漏电（冲击）保护。 漏电（触电）保护器应保持灵敏、有效，并定期检查和试验记录。

　　1.28 各类机电设备应符合安全用电要求，做到“一箱、一机、一门、一排水”。 严禁一闸多用，接零保护必须可靠。

　　1.29液压静力打桩机、电焊、对焊等特种作业的人员和机器操作人员应熟悉本机及本工种的安全用电要求，做好安全用电工作及时报告和处理本机的隐患。

　　1.30 现场维修电工必须经过专业培训，持证上岗。 电工人员要认真执行本工种技术规范，禁止违章作业，加强值班检查，认真检查电气线路和设备，及时消除故障或隐患，保证电气运行正常。

　　1.31 工作场所、生活区用电时，严禁乱拉、接电线或用电线插拔。 严禁将配电箱作为开关箱使用。

　　1.32 配电室必须隔离，并配备干粉灭火器和砂箱。 门向外打开。

　　1.33 严禁使用绝缘老化或损坏的电线及其他电器设备。

　　1.34 各种机器、工具的开关箱由操作人员管理，负责分配机器、人员和岗位。 门锁由操作员保管。

　　2、电气防火措施

　　

　　2.1建立安全用电保障体系。 项目经理和领班全面负责，电工负责主面板的检查和维护，操作人员负责单机和开关箱的检查和维护，工程质量安全部门和现场安全员负责监督检查。

　　2.2现场建立用电安全值班制度，电工每天负责填写现场用电管理和安全维护记录。

　　2.3定期对从业人员和机电操作人员进行电气安全和消防宣传教育，提高消防意识和电气消防技能。

　　2.4配备相应的电气消防设施，现场配电柜、配电房、配电箱、塔吊、对焊机工作棚、固定电气焊割点均配备相应的灭火设备。 灭火器应配备专人，经常检查，定期检查和维护。

　　2.5 宿舍必须使用220V、60W或40W灯泡； 严禁使用电炉、碘钨灯、大功率灯泡烘烤衣物、取暖，防止电气火灾。

　　避免通电线路短路和过载，否则可能导致电线发热。

　　配电室或焊接作业附近不得堆放易燃易爆物品，消除火灾隐患；

　　发生电气火灾事故后，必须及时切断电源，方可使用消火栓灭火； 电气设备的灭火设备应采用干粉灭火器、二氧化碳等绝缘灭火器。

　　电线接头必须压紧或焊接牢固，避免因接触不良或接头松动而发热。

　　禁止非电气专业人员进行未经授权的连接。

　　2.6 电气火灾行为

　　A。 照明灯具安装在木、竹、席子等上或灯泡功率大且靠近易燃材料。

　　b. 木质配电箱、电器开关放置在易燃物上，宿舍内电线乱接，造成火灾

　　使用不合格的电器。

　　C。 木工锯木头、刨花埋电机、用电线烘干衣服、给开关电器附近的材料上油等。

　　d. 电焊、对焊附近有氧气、乙炔瓶、油等。

　　2）预防电气火灾，首先要加强员工教育，建立制度，在火灾危险环境中按规范进行施工，并采取防护措施。

　　3）扑灭电气火灾，首先切断电源，其次使用绝缘灭火器，第三穿好绝缘防护用品，然后再使用非绝缘材料灭火。

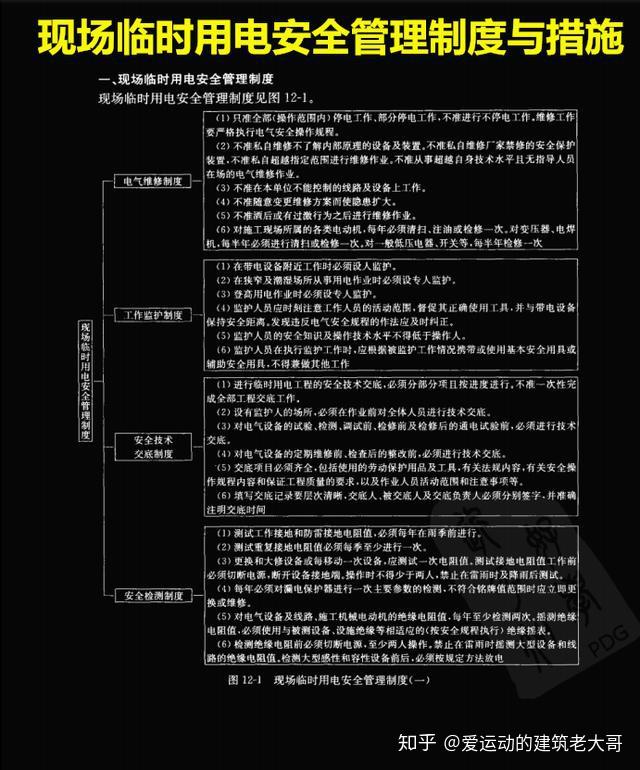

　　4、临时用电管理制度

　　变电站、配电室应定期检查、维护。 发现异常情况，应立即采取紧急救援措施。

　　夜间施工现场必须有两名电工值班。 发现故障后，一人维护，一人监督。 严禁带电作业。

　　所有配电箱、开关箱、接地装置均应由现场专业电工定期检查并记录，每月检查维护一次并记录。 检查、维护时必须穿绝缘鞋、戴绝缘手套、使用绝缘工具。

　　做好每班电工维护工作记录，发现问题及时整改。

　　严禁非专业电工拆装电气设备，严禁乱接电源。

　　编制施工现场临时用电安全技术档案，整理并保存《施工现场临时用电施工方案》、改造资料、技术说明资料、临时用电工程验收表、接地电阻测量记录表、定期检查表、电工维修工作记录。

　　临时电气或机械设备经项目部验收合格后方可使用。

　　从事电气作业人员必须持有效证件上岗（且级别应与工程难度相一致），认真执行电气操作规程，并有专人管理，责任到人。

　　检查、修理电箱时，必须切断电源，并悬挂“正在进行作业，严禁合闸”的牌子，或指定专人监视。

　　建立健全安全用电管理制度，对员工进行安全用电宣传教育和书面安全技术讲解。 各分包单位必须执行总承包商相应的技术规范和用电管理制度； 未经总承包商许可，严禁擅自连接。

　　本工程使用的临时配电箱及电气材料必须是合格产品。

　　5、临时施工用电技术简述

　　电工必须持有有关部门颁发的有效上岗证才能上岗。

　　作业时必须佩戴安全帽，2米以上高度作业时必须系好安全带。

　　施工现场临时用电设施、设备的安装、运行，必须按照《施工现场临时用电》的规定和供电施工组织设计进行。

　　在保证安全生产的同时，一定要节约，反对浪费。

　　及时排除和纠正施工现场电气故障，确保安全生产。

　　电力线路技术人员必须坚守岗位，24小时值班。

　　若发生重大事故，立即向项目部报告，做好电气检修记录并提交存档，并加强学习和持续改进。

　　6、施工期间临时用电应急预案

　　当人体接触带电物体时，当带电物体与人体之间发生雷电放电或电弧波击中人体时，电流流过人体并形成闭合回路，就会发生触电事故。与大地或其他导体。 触电事故发生非常突然，往往在很短的时间内造成不可挽回的后果。 一旦发生触电事故，触电人员必须立即断开电源并及时施救。

　　一、触电急救规则

　　（1）发生人身触电事故时，首先要做的就是尽快将触电者从电源上移开，并迅速进行急救。 关键是“快”。

　　(2)根据不同的触电事故，采用不同的方法将触电者从电源上移开：

　　1）对于低压触电事故，可采用以下方法：

　　① 若触电部位附近有电源开关或插头，应立即拉动电源开关或拔掉电源插头，断开电源。

　　② 使用带绝缘柄的电工钳、干燥木柄的铲子等切断电源线。 也可将干木板等绝缘体插入触电者身下，以切断电源。

　　③ 当电线置于触电者身上或压在触电者身下时，可用干衣服、手套、绳索、木板、棍棒等绝缘材料作为工具拉动或提起电线。将触电者从电源上移开。 切勿直接接触触电者。

　　2）对于高压触电事故，可采用以下方法；

　　① 立即通知有关部门启动停电。

　　② 戴上绝缘手套和绝缘靴，使用相应电压等级的绝缘工具，依次断开开关。

　　③用高压绝缘杆将触电者身上的电线断开。

　　3）断开电源后，需立即迅速救援：

　　① 若触电者伤势不重，意识清醒，或已昏迷一段时间，但已恢复意识，应让触电者安静休息，不要走动，密切观察，询问请医生前来诊治或送医院。

　　② 如果触电者伤势严重，已失去知觉，但心跳、呼吸尚在，应将触电者抬至空气清新处，解开衣服，让其脱离危险。触电者仰卧，并用柔软的衣服垫住。 将头向后倾斜至低于肩膀的位置，保持呼吸道通畅，以免阻碍呼吸。 如果天气寒冷，要注意保暖，并立即就医或送医院。 如果发现触电者呼吸困难或抽搐，应立即做好心脏骤停的准备。 殴打或呼吸停止后的救援。

　　③伤者伤势较重，出现呼吸停止或心脏骤停或两者兼有时，应立即进行口对口人工呼吸和胸外心脏按压抢救。 并请医生治疗或送往医院。

　　2、触电急救注意事项

　　(1) 当断开触电人员的电源时，请保护好自己，以免再次触电。

　　（2）救援途中不要停止，因为很多触电的人都是在去医院的途中死亡的。

　　（3）对于那些受到电击的人，尤其是那些从高海拔跌落的人，应特别注意处理问题，以避免由于处理和移动不当而导致进一步的伤害。

　　3.现场电击紧急计划：

　　发生电击事故后，根据上述方法处理它，现场的任何人都会收到呼吁寻求帮助。

　　7.现场电工工作责任系统

　　1.项目部组织每月安全的电力检查，并审查现有的主要隐藏危险。 电工每天至少两次检查站点，及时处理问题并保留记录。 安全检查包括：电气设备是否完整以及隔热材料是否损坏； 地面阻力是否合格； 设备的暴露和现场部分是否具有满足要求的保护设备； 开关设备和保护设备是否正确，敏感和可靠地运行； 它们是否用于特殊潮湿的地方。 安全特殊电压或其他安全措施已采取； 安全设备和电气消防设备是否完整有效； 电气设备和设施的安装是否合格； 分布线铺设是否标准化； 电气设备还是电线中的过热； 规则和法规，安全技术是否完成，依此类推。

　　2.所有类型的电力用户必须掌握安全用电的基本知识以及所使用的机械和电气设备的性能。 在使用电气设备之前，请检查电气设备和保护设施是否完整。 严禁带“病”的设备运行。 操作员应根据法规磨损并配备合格的劳动保护设备。 当电气设备停止工作时，它必须关闭电源并锁定电源。 好的分销盒。

　　3.各级电气管理人员有权停止非法行动和指挥非法行动。 那些不根据规格和标准进行施工的人应通过教育加强。 应根据相关法规严重处理严重案件。

　　4.应及时切断服务外部分配线和设备的电源。 项目完成后，应及时卸下电源线和设备。 当其他单位使用时，必须及时完成交换过程，并且必须明确定义责任。

　　5.在投入临时电力项目之前，必须先对其进行检查和接受，然后才能投入使用。 参与者包括电气技术人员，电气管理人员，安全人员和项目部门值班的电工。

　　6.所有配电箱门都应配备锁，分配箱和开关盒应由专用人员处理。

　　7.每月应检查和修复所有配电箱和开关盒。 检查、维修人员必须是专业电工。 检查、维护时必须按要求穿绝缘鞋、戴绝缘手套，必须使用电工绝缘工具。

　　8.检查和维修配电箱和开关盒时，专业电工应负责。 必须打开并关闭上一个级别的相应电源开关。 分配箱必须由专门的人锁定或监督，并且必须悬挂停电标志。 符号，严格禁止使用权力，一个敬业的人将负责停电。

　　9.所有分配框和开关框必须遵循使用过程中以下操作顺序。

　　（1）动力传输操作的顺序为：主分配框→配电框→开关框；

　　（2）停电操作的顺序是：开关框→分配框→主分配框（除电气故障的紧急情况除外）。

　　10.当建筑工地停止工作超过1小时时，应切断电源开关箱并锁定。

　　11.不要将碎屑放在分配箱和开关盒中，并且应保持清洁和整洁。

　　12.在分销盒或开关盒中不得安装其他临时电气设备。

　　13.更换保险丝熔体时，严格禁止将其替换为不符合原始规格的熔体。

　　14.分配箱和开关盒的传入和传出电线不得承受外部力量。 严格禁止与尖锐的金属裂缝和强烈的腐蚀介质接触。

　　15.配电系统配备了二级泄漏保护，以形成层次保护，也就是说，作为第一级泄漏保护，在第一级配电箱中安装了泄漏保护器，并在开关框中安装了泄漏保护器作为第二级泄漏保护器。 安装在同一配电箱或机柜中的泄漏保护只能被视为第一级保护。

　　负责人（电工）的签名：
